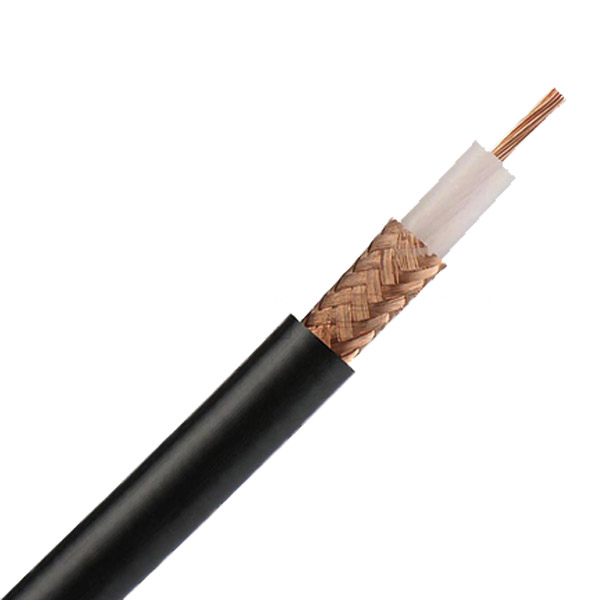

Coaxial Cable RG59

Application

For indoor installation as well as in industrial areas in conduits and cable ducts, for transmission of high-frequency signals and power.

Specification/Standard                    Adapted to US Standard MIL – C – 17

Conductor material                         Copper-plated steel

Core insulation material                  Polyethylene (Dielectricum)

Sheathing material                          (PVC) /PE or FRNC

Screen over strand                          Tinned copper braiding

Temperature range in motion           From -5°C to +70°C

Frequency range                               F max        [GHz]                 3,0

Insulation resistance                         R iso          [MOhm/km]      10000

Impedance                                        ZL              [Ohm]               75 +/-3

Attenuation                                      100 MHz    [dB / 100m]      11,1

Capacitance                                       C               [NF / km]         67

Rel. velocity ratio                               V rel            %                    67.0

Electric strength                                50Hz           [KV]eff             7

Bending radius                                  Min.           [mm]                30

Operating peak voltage                                      [KV]                  3.5

Conductor loop-resistance                               [Ohm/km]          180.0
